Current location: Home Product RONSE Grade 8 precision milling quenched and tempered rack (die 2-die 5)
  • Grade 8 precision milling quenched and tempered rack (die 2-die 5)
  • Grade 8 precision milling quenched and tempered rack (die 2-die 5)
  • Grade 8 precision milling quenched and tempered rack (die 2-die 5)
  • Grade 8 precision milling quenched and tempered rack (die 2-die 5)
  • Grade 8 precision milling quenched and tempered rack (die 2-die 5)
  • Grade 8 precision milling quenched and tempered rack (die 2-die 5)
Grade 8 precision milling quenched and tempered rack (die 2-die 5)

Steel : 1.0503 [C45]

Pressure Angle: 20°

Quenched Tepered: 24-27 HRC

Quality: 8
Helix angle:Right hand 19°31′42″

DetailsParameter

The fine-milled rack is divided into straight teeth and helical teeth. Guaranteed high tooth surface consistency. You can choose straight or helical teeth, module 2-5, length 500-1000mm.


Features of finely milled quenched and tempered rack:

1 The end design that can be extended can be connected/interchanged at will, and the stroke can be extended infinitely.

2 Accumulated error of precision milling level is 0.08mm≥1000.

3 With straight tooth/helical tooth profile, it is suitable for various usage conditions.

4 There are heat-treated/unheated types, and the same modulus can have multiple strengths.

5 Grinding the back and sides after tempering

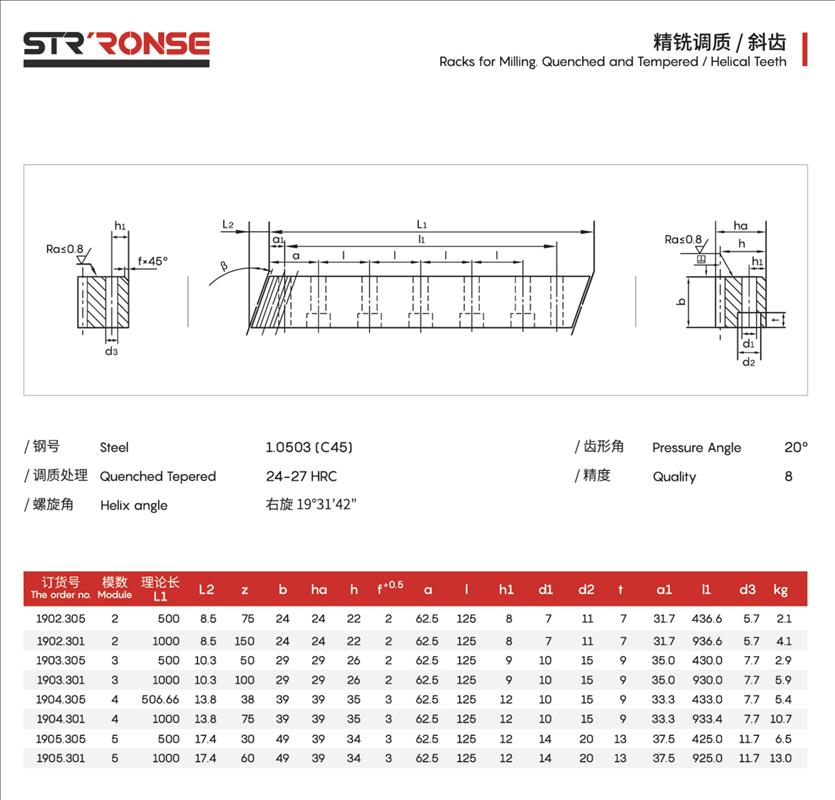

Fine milling helical rack parameters
Order no. Module L1 L2 z b ha h f+0.5 a l h1 d1 d2 t a1 l1 d3 kg
1902.305 2 500 8.5 75 24 24 22 2 62.5 125 8 7 11 7 31.7 436.6 5.7 2.1
1902.301 2 1000 8.5 150 24 24 22 2 62.5 125 8 7 11 7 31.7 936.6 5.7 4.1
1903.305 3 500 10.3 50 29 29 26 2 62.5 125 9 10 15 9 35 430 7.7 2.9
1903.301 3 1000 10.3 100 29 29 26 2 62.5 125 9 10 15 9
35 930 7.7 5.9
1904.305 4 506.66 13.8 38 39 39 35 3 62.5 125 12 10 15 9 33.3 433 7.7 5.4
1904.301 4 1000 13.8 75 39 39 35 3 62.5 125 12 10 15 9 33.3 933.4 7.7 10.7
1905.305 5 500 17.4 30 49 39 34 3 62.5 125 12 14 20 13 37.5 425 11.7 6.5
1905.301 5 1000 17.4 60 49 39 34 3 62.5 125 12 14 20 13 37.5 925 11.7 13
Fine milling spur gear rack parameters
Order on. Module L1 z b ha h f+0.5 a l h1 d1 d2 t a1 l1 d3 kg
2002.305 2 502.65 80 24 24 22 2 62.8 125.66 8 7 11 7 31.3 440.1 5.7 2.1
2002.301 2 1005.3 160 24 24 22 2 62.8 125.66 8 7 11 7 31.3 942.7 5.7 4.2
2003.305 3 508.93 54 29 29 26 2 63.6 127.23 9 10 15 9 34.4 440.1 7.7 3
2003.301 3 1017.87 108 29 29 26 2 63.6 127.23 9 10 15 9
34.4 949.1 7.7 6
2004.305 4 502.65 40 39 39 35 3 62.8 125.66 12 10 15 9 37.5 427.7 7.7 5.25
2004.301 4 1005.3 80 39 39 35 3 62.8 125.66 12 10 15 9 37.5 930.3 7.7 10.5
2005.305 5 502.65 32 49 39 34 3 62.8 125.66 12 14 20 13 30.2 442.3 11.7 6.7
2005.301 5 1005.3 64 49 39 34 3 62.8 125.66 12 14 20 13 30.2 945 11.7 13.4
